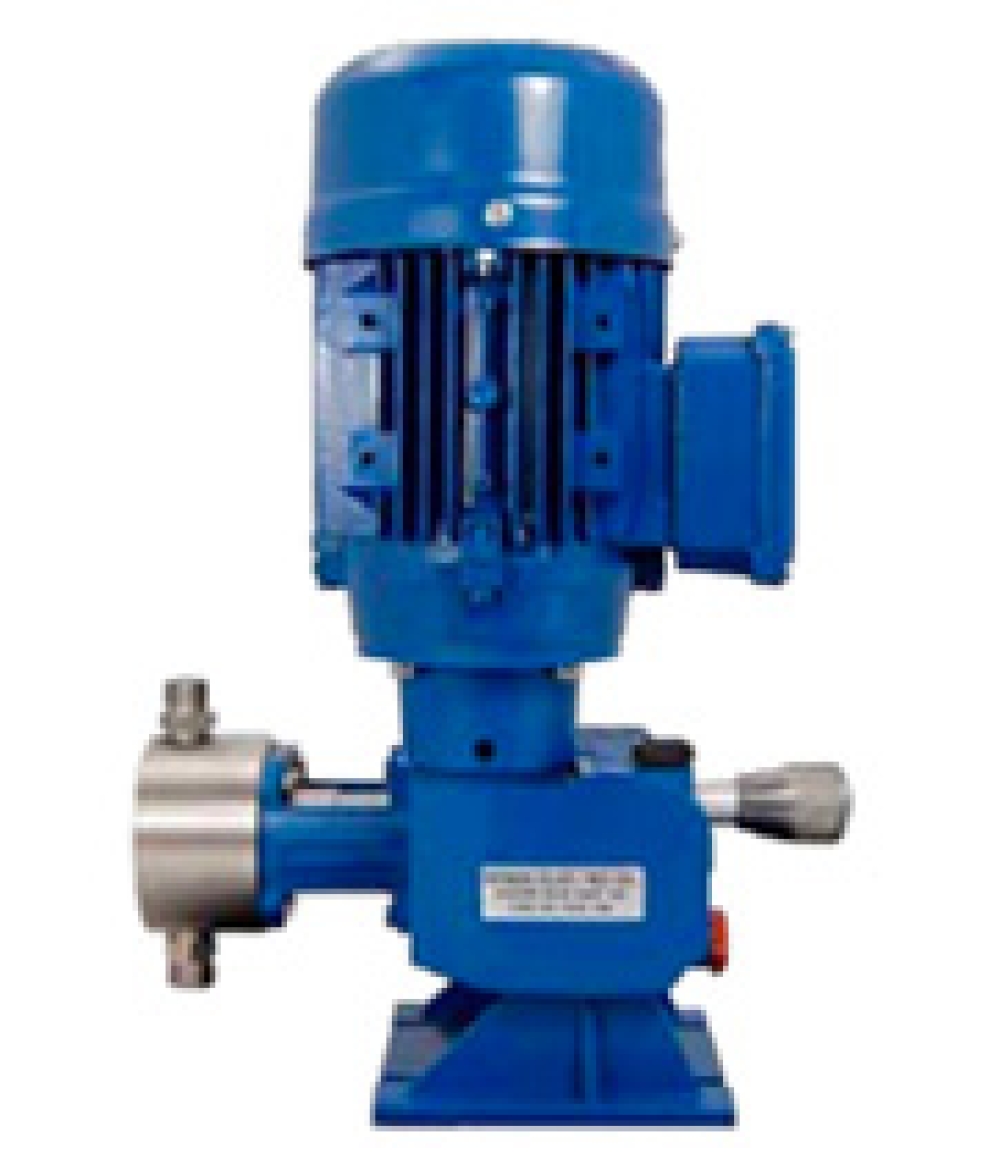

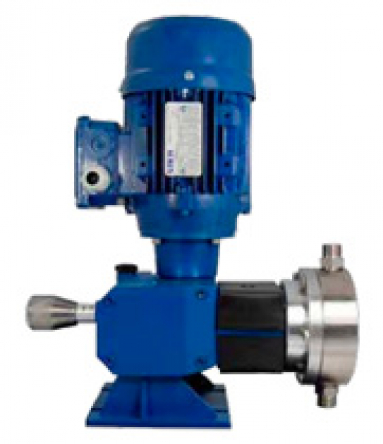

Pompy dozujące serii UG zostały zbudowane w celu zapewnienia wysokiej niezawodności obsługi i precyzji dozowania nawet w długim okresie eksploatacji.

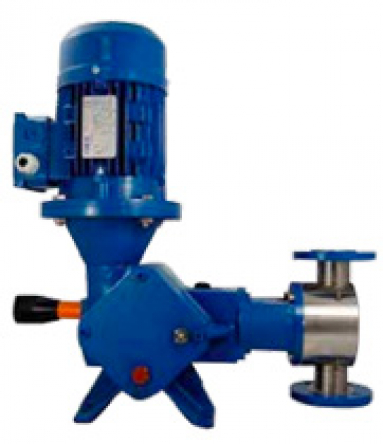

Pompy dozujące typ UG i M to pompy tłokowe ze sprężyną powrotną tłoka. Silnik elektryczny napędza tłok poprzez przekładnię ślimakową i koło ślimakowe zainstalowane w obudowie. Koło ślimakowe zainstalowane jest od strony wału napędzającego, który popycha tłok poprzez krzywkę. Powrót tłoka zapewnia sprężyna umieszczona na tłoku, która w trakcie ruchu tłoka wymuszonego przez napęd ulega ściśnięciu. Przekładnia zanurzona jest w oleju, a wałki oparte są na łożyskach kulkowych. Obudowa pompy, w której umieszczona jest przekładnia wykonana jest z ciśnieniowego odlewu aluminiowego i stanowi monoblok. Monoblokiem jest również łącznik do głowicy i silnika. Głowica pompy może być wykonana z kilku rodzajów stali nierdzewnej lub tworzyw sztucznych (PCV, PVDF, polipropylen). Tłok wykonany jest również z kilku rodzajów stali nierdzewnej lub z tlenku glinu.
| DANE TECHNICZNE | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Typ | Skok tłoka [mm] | Średnica tłoka [mm] | Ilość skoków / min | Wydajność [l/h] | Ciśnienie max dla pomp [bar] Stal nierdz. | Ciśnienie max dla pomp [bar] PVC | Przyłącza Stal nierdz. | Przyłącza PVC | Silnik trójfazowy [kW] |
| UG.0 | 10 | 10 | 120 | 5.6 | 30 (150)** | 10 | 3/8 | 3/8 | 0.25 |
| UG.0 | 10 | 10 | 60 | 2.8 | 30 (150)** | 10 | 3/8 | 3/8 | 0.25 |
| UG.0 | 10 | 20 | 120 | 22 | 30 (47)** | 10 | 3/8 | 3/8 | 0.25 |
| UG.0 | 10 | 20 | 60 | 11.3 | 30 (47)** | 10 | 3/8 | 3/8 | 0.25 |
| UG.0 | 10 | 25 | 120 | 35 | 30 | 10 | 3/8 | 3/8 | 0.25 |
| UG.0 | 10 | 25 | 60 | 17 | 30 | 10 | 3/8 | 3/8 | 0.25 |
| UG.0 | 10 | 38 | 120 | 81 | 13 | 10 | 1/2 | 1/2 | 0.25 |
| UG.0 | 10 | 38 | 60 | 40 | 13 | 10 | 1/2 | 1/2 | 0.25 |
| UG.0 | 10 | 48 | 120 | 128 | 8 | 8 | 1/2 | 1/2 | 0.25 |
| UG.0 | 10 | 48 | 60 | 64 | 8 | 8 | 1/2 | 1/2 | 0.25 |
| UG.0 | 10 | 54 | 120 | 164 | 6 | 6 | 3/4 | 3/4 | 0.37 |
| UG.0 | 10 | 54 | 60 | 82 | 6 | 6 | 3/4 | 3/4 | 0.37 |
| UG.0 | 10 | 64 | 120 | 231 | 4 | 4 | 3/4 | 3/4 | 0.37 |
| UG.0 | 10 | 64 | 60 | 115 | 4 | 4 | 3/4 | 3/4 | 0.37 |
| UG.1 | 15 | 10 | 120 | 8.4 | 30 (150)** | 10 | 3/8 | 3/8 | 0.25 |
| UG.1 | 15 | 10 | 60 | 4.2 | 30 (150)** | 10 | 3/8 | 3/8 | 0.25 |
| UG.1 | 15 | 20 | 120 | 33 | 30 (47)** | 10 | 3/8 | 3/8 | 0.25 |
| UG.1 | 15 | 20 | 60 | 16.9 | 30 (47)** | 10 | 3/8 | 3/8 | 0.25 |
| UG.1 | 15 | 25 | 120 | 52 | 30 | 10 | 3/8 | 3/8 | 0.25 |
| UG.1 | 15 | 25 | 60 | 26 | 30 | 10 | 3/8 | 3/8 | 0.25 |
| UG.1 | 15 | 38 | 120 | 122 | 13 | 10 | 1/2 | 1/2 | 0.25 |
| UG.1 | 15 | 38 | 60 | 61 | 13 | 10 | 1/2 | 1/2 | 0.25 |
| UG.1 | 15 | 48 | 120 | 192 | 8 | 8 | 1/2 | 1/2 | 0.25 |
| UG.1 | 15 | 48 | 60 | 96 | 8 | 8 | 1/2 | 1/2 | 0.25 |
| UG.1 | 15 | 54 | 120 | 246 | 6 | 6 | 3/4 | 3/4 | 0.37 |
| UG.1 | 15 | 54 | 60 | 123 | 6 | 6 | 3/4 | 3/4 | 0.37 |
| UG.1 | 15 | 64 | 120 | 347 | 4 | 4 | 3/4 | 3/4 | 0.37 |
| UG.1 | 15 | 64 | 60 | 172 | 4 | 4 | 3/4 | 3/4 | 0.37 |
| Tabela kodów konstrukcji materiałowej pomp UG | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Część pompy | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 |
| Gniazdo zaworu | A316 | A304 | PVC | A316 | A420 | A316 | PVC | A316 | PVC | A316 | PVC |
| Głowica | A316 | A304 | PVC | A316 | A420 | A316 | PVC | A316 | PVC | A316 | PVC |
| Tłok | A316 | A304 | Ceramica | Ceramica | A420 | A316 | Ceramica | A316 | Ceramica | A316 | Ceramica |
| Uszczelnienie tłoka | Viton | Viton | Viton | Viton | EPDM | PTFE | PTFE | EPDM | EPDM | Silicone | Adiprene |
| Zawór | A316 | A304 | Pyrex | A316 | A420 | A316 | Pyrex | A316 | Pyrex | A316 | Pyrex |
